GERBANG LOGIKA

Fungsi gerbang logika untuk melaksanakan operasi-operasi bilangan tersebut yang berdasarkan susunan & kombinasi rangkaian Logika terpadu(IC).IC kepanjangan dari

INTEGRATED CIRCUID.

GERBANG LOGIKA

Adalah pola dasar yang mempunyai satu atau lebih input dan satu ouput di namakan GATE CIRCUIT(pintu logika/gerbang logika).

Terdapat 7 macam gerbang logika yang terdiri dari

1.gerbang AND(.)

gerbang AND adalah suatu rangkaian logika yang outpunya akan bernilai 1 apabila kedua inputnya bernilai 1 yang lainnya sama dengan 0.bisa di lihat dari tabel dibawah ini:
2.gerbang OR(+)

gerbang OR adalah suatu rangkaian logika yang outputnya akan bernilai 0 apabila kedua inputnya bernilai 0.yang lainnya sama dengan 1.bisa di lihat dari tabel di bawah ini:

3.gerbang Not/invereter

gerbang not adalah suatu rangkaian logika yang outputnya merupakan lawan dari inputnya.
bisa di lihat dari tabel di bawah ini.
4.gerbang NAND(AND+NOT)

gerbang NAND adalah suatu rangakaian logika yang outputnya akan bernilai 0 apabila kedua inputnya berlogikan 1.dan yang lainnya sama dengan 1.gerbang NAND merupakan Gerbang AND yang di NOT kan.Bisa dilihat dari tabel dibawah ini:

5.gerbang NOR(OR+NOT)

gerbang NOR adalah suatu rangkaian logika yang outputnya akan bernilai 1.apabila kedua inputnya berlogikakan 0.yang lain nya sama dengan 1.gerbang Nor merupakan gerbang OR yang di NOT kan.bisa di lihat dari tabel di bawah ini:

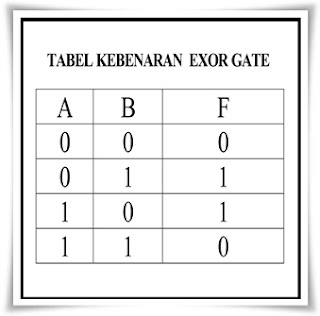

6.gerbang EXOR/EXCLUSIVE OR GATE(NOT+AND+OR).

gerbang EXOR adalah suatu rangkaian logika yang ouputnya bernilai 1.apabila kedua inputnya berbeda.bisa di lihat dari tabel di bawah ini:

7.gerbang EXNOR

gerbang EXNOR adalah suatu rangkaian logika yang outputnya akan bernilai 1.apabila kedua inputnya mempunyai logika yang sama yang lainnya sama dengan 0.gerbang EXNOR merupakan gerbang EXOR yang di NOT kan.bisa di lihat dari tabel di bawah ini:
